Description

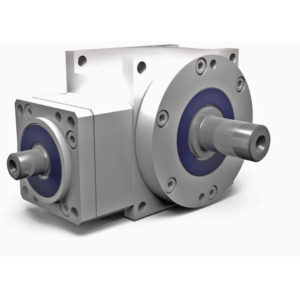

Très compacts, les réducteurs hypoides sont bien adaptés aux applications en automatisation.
Caractéristiques générales :
- Intersection des axes à 90°
- Rapport de réduction : 8:1 à 15:1 (autres sur demande)
- Couple de sortie max (Nm) : 1450
- 6 tailles de boîtier : 090 – 115 – 140 – 170 – 215 – 260 mm
- Type VP : sans bride / Type VPC : avec bride
- Différentes configurations d’arbre de sortie
- Option construction à jeu réduit : < 4′ d’angle
- Boîtier en aluminium – Support d’arbre en acier
- Indice de protection : IP 54
- Maintenance réduite
- Exécution ATEX sur demande II 2G (gaz), II 2D (poussières)
 | Taille | Couple de sortie max. (Nm) |
|---|---|---|
| H090 | 90 | 36 |
| H115 | 115 | 71 |
| H140 | 140 | 142 |
| H170 | 170 | 267 |
| H215 | 215 | 723 |
| H260 | 260 | 1444 |
