La présence de NOVOTECHNIK auprès de l’industrie automobile remonte à plusieurs décennies. La résistance aux huiles, carburants ou ambiance saline s’ajoute à une excellente tenue des capteurs aux chocs et vibrations.

	Capteur rotatif à effet Hall RSC-2800 Angle électrique : 0 ... 30° - 0 ... 360° Dimensions : Ø 28 x 23 mm Résolution : jusqu'à 14 bit Température d'utilisation : -40 ... +125°C IP 54 , IP 65, IP 67 Notice d'installation
	Interface tension	Fiche technique
	Interface courant	Fiche technique
	Interface ratiométrique	Fiche technique
	Interface SSI	Fiche technique
	Interface SPI	Fiche technique
	Incrémental	Fiche technique

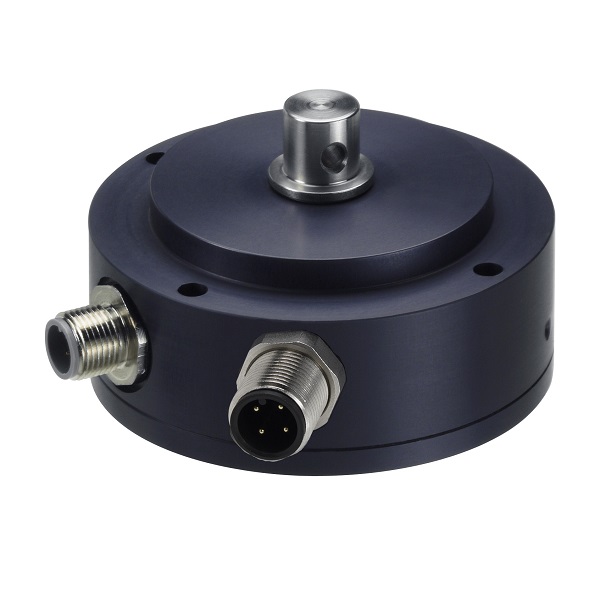

	Capteur rotatif à effet Hall RSX-7900 Angle électrique : 0 ... 30° - 0 ... 360° Dimensions : Ø 79 x 35 mm Résolution : jusqu'à 12 bit Température d'utilisation : -40 ... +850°C IP 67, IP 69	Notice d'installation
	Interface courant	Fiche technique
	Interface CANopen	Fiche technique
	Capteur rotatif à effet Hall RFC-4800 Angle électrique : 0 ... 30° - 0 ... 360° Dimensions : Ø 48 x 14 mm Résolution : jusqu'à 14 bit Température d'utilisation : -40 ... +125°C IP 67, IP 69	Fiche technique Notice d'installation

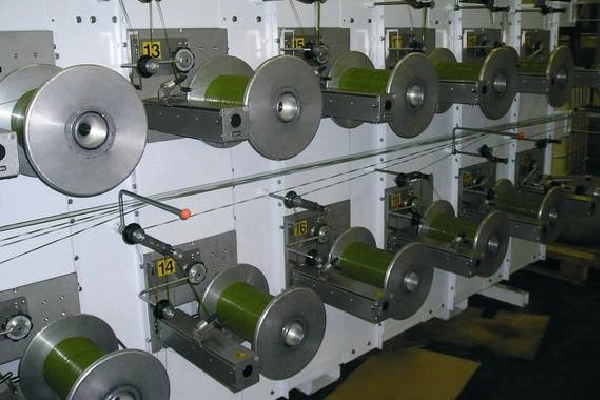

Les capteurs de position rotatifs dans des boucles de commande fermées détectent de manière fiable et sans usure la position des bras de danseurs dans la production textile industrielle. Dans l’impression de tissus, les capteurs Novotechnik contrôlent le positionnement de l’image imprimée.

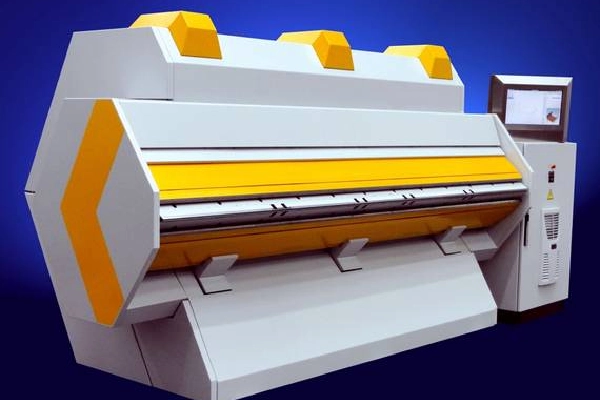

Les capteurs de position rotatifs RSC 2800 et RSM 2800 de Novotechnik sont utilisés sur les machines de façonnage de métal (presse, plieuses, machine de cintrage …) pour garantir la précision des déplacements

Lorsque le courant traverse un élément Hall, il fournit une tension perpendiculaire au flux de courant si un champ magnétique agit verticalement sur les deux. Cette tension étant proportionnelle à l’intensité du champ magnétique, il est extrêmement simple de réaliser une mesure angulaire sans contact en fixant un aimant de position sur un arbre rotatif.

Dans un passé récent, cette technologie a fait des progrès qui rendent ce capteur idéal pour effectuer une mesure angulaire exacte. En combinant plusieurs éléments de capteurs et en intégrant l’ensemble du système de traitement du signal en quelques composants, des systèmes complexes sont possibles dans un espace extrêmement réduit.
Les systèmes fonctionnent pratiquement insensibles au vieillissement et indépendamment des fluctuations d’intensité de champ des aimants capteurs.

Les deux sans contact, guidés par l’arbre et les systèmes sans contact sans raccordement mécanique de l’arbre permettent de mesurer jusqu’à 360° et même plus sur plusieurs rotations.

Des résolutions élevées avec une excellente dynamique, des tolérances mécaniques étendues sont autant de caractéristiques convaincantes de cette technologie.

Cet article Capteurs rotatifs à effet Hall est apparu en premier sur Compaut.

	Capteur rotatif magnétique multitour RSM-2800 Angle électrique : 2 ... 16 tours Dimensions : Ø 30 x 23 mm Résolution : jusqu'à 18 bit Température d'utilisation : -40 ... +85°C IP 54 , IP 65, IP 67 Notice d'installation
	Interface tension	Fiche technique
	Interface courant	Fiche technique
	Interface ratiométrique	Fiche technique
	Interface SSI	Fiche technique
	Interface SPI	Fiche technique

Les capteurs de position rotatifs RSC 2800 et RSM 2800 de Novotechnik sont utilisés sur les machines de façonnage de métal (presse, plieuses, machine de cintrage …) pour garantir la précision des déplacements

Cet article Capteurs rotatifs magnétiques multitours est apparu en premier sur Compaut.

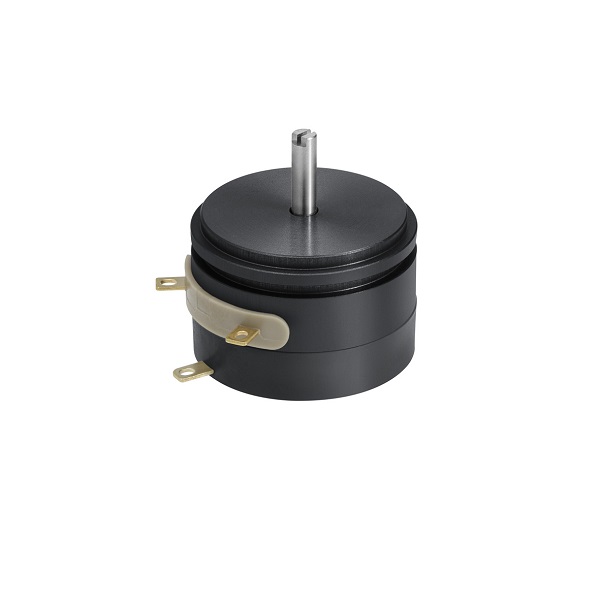

	Capteur rotatif potentiométrique P-2200 Angle électrique : 0 ... 345° Répétabilité : 0.004° Alimentation : 0 ... 42 VDC IP 50 Fiche technique Notice d'installation
	Capteur rotatif potentiométrique P-2500 Angle électrique : 0 ... 345° Répétabilité : 0.01° Alimentation : 0 ... 42 VDC IP 40 Fiche technique Notice d'installation
	Capteur rotatif potentiométrique P-4500 Angle électrique : 0 ... 350° Répétabilité : 0.01° Alimentation : 0 ... 42 VDC IP 40 Fiche technique Notice d'installation

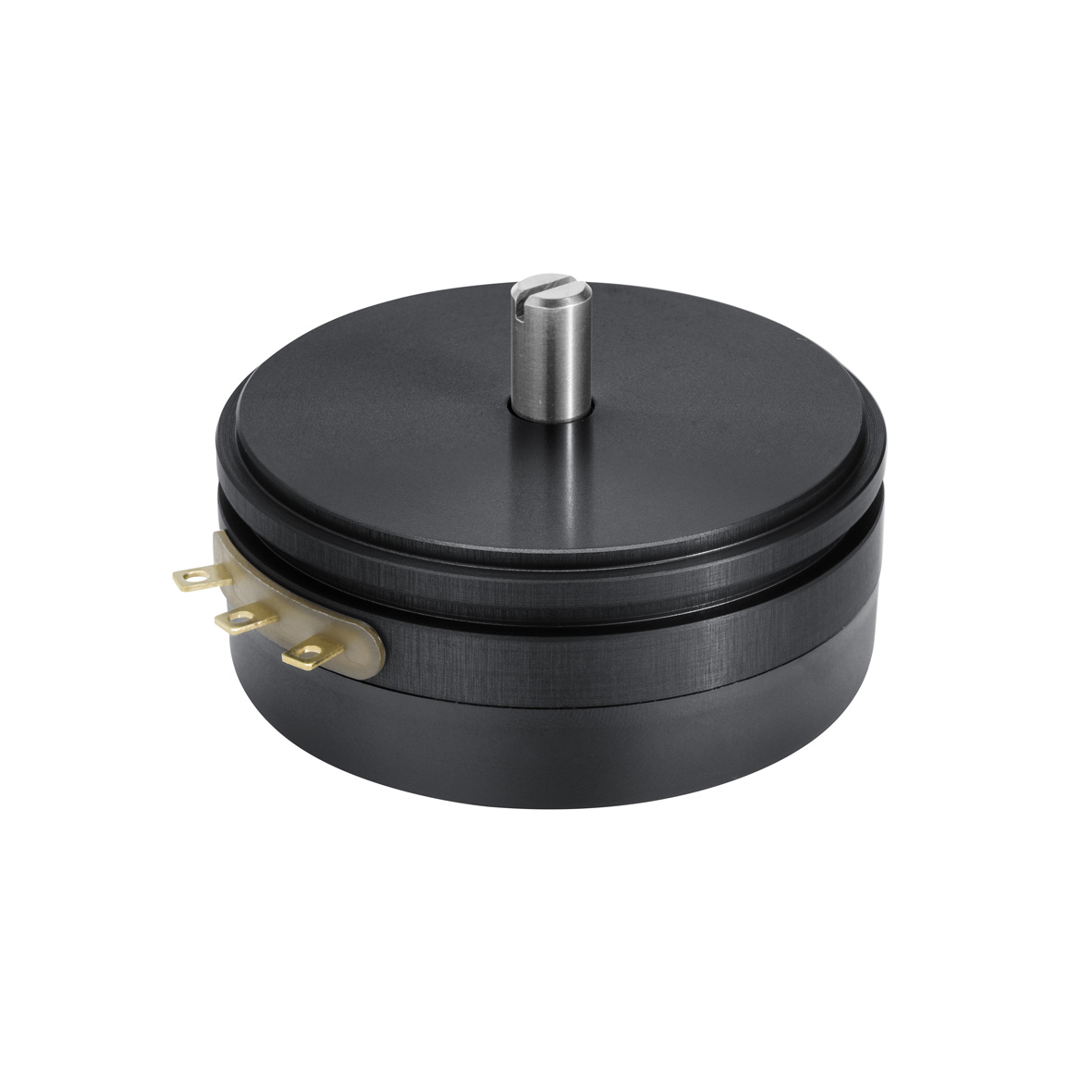

	Capteur rotatif potentiométrique P-6500 Angle électrique : 0 ... 355° Répétabilité : 0.01° Alimentation : 0 ... 42 VDC Fiche technique Notice d'installation
	Capteur rotatif potentiométrique P-6500 Angle électrique : 0 ... 178° Répétabilité : 0.01° Alimentation : 0 ... 42 VDC Fiche technique Notice d'installation

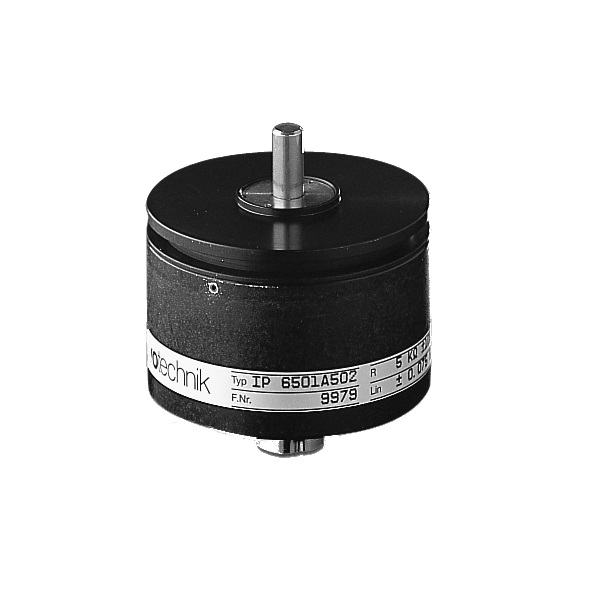

	Capteur rotatif potentiométrique IP-6000 Angle électrique : 0 ... 355° Répétabilité : 0.007° Alimentation : 0 ... 42 VDC IP 65 Fiche technique Notice d'installation

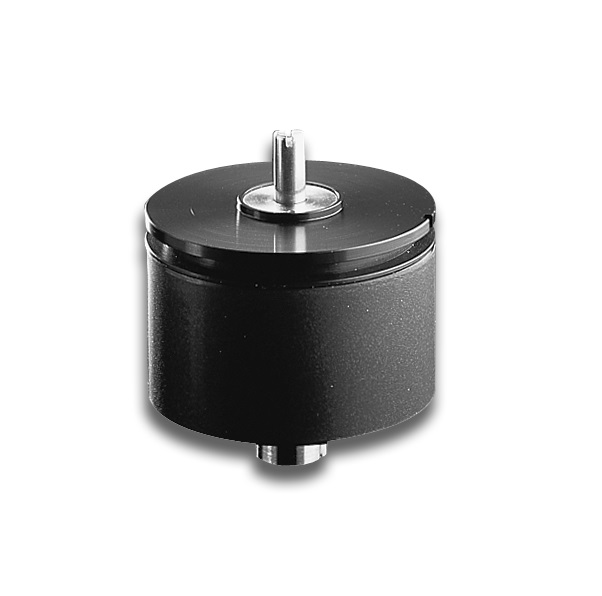

	Capteur rotatif potentiométrique IPE-6000 Angle électrique : 0 ... 345° Répétabilité : 0.007° Alimentation : 0 ... 20 mA ou 4 ... 20 mA IP 65 Fiche technique Notice d'installation

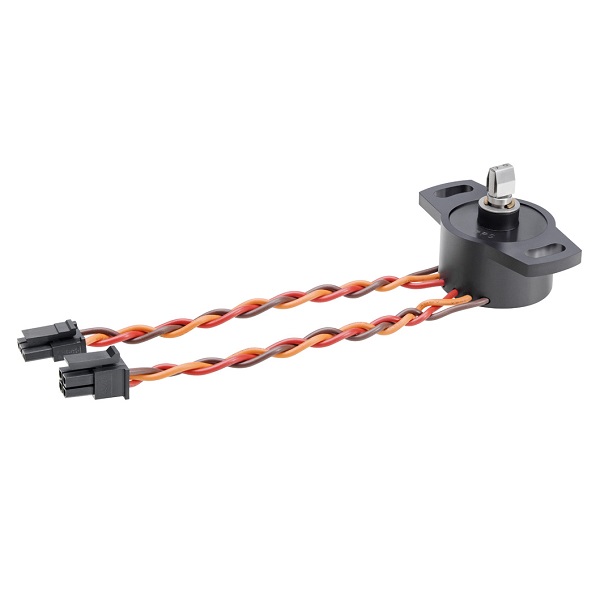

	Capteur rotatif potentiométrique SP-2800 Angle électrique : 0 ... 345° Répétabilité : 0.03 ... 0.01° Alimentation : 0 ... 42 VDV+C IP 54 , IP65 Fiche technique Notice d'installation

Cet article Capteurs rotatifs potentiométriques est apparu en premier sur Compaut.

La configuration absolu magnétique multitour d’ELTRA comprend 3 modèles :

• 1 taille réduite Ø 36 mm pour l’implantation dans les espaces limités
• 1 modèle Ø 58 mm ou 63 mm avec 3 Ø d’arbre (6,  9 ou 10 mm)
• Construction robuste
• Alimentation jusqu’à =30 Vcc avec une interface électronique SSI
• Code Gray ou binaire

Cet article Codeurs absolus magnétiques multitour est apparu en premier sur Compaut.

Principale fonction de la carte EMB : Le dédoublement du signal d’entrée et l’adaptation des étages de sortie.

Cette carte est utilisée lorsqu’il est nécessaire d’adapter les caractéristiques électroniques de codeurs et d’équipements de contrôle reliés entre eux.

Très souvent, il arrive d’avoir un codeur résolveur avec une sortie 5 VDC et un variateur, une CN ou un automate qui au contraire n’accepte que des données en 24 VDC; ou bien le codeur peut avoir la même tension de travail que le contrôleur mais un type d’électronique différent.

Les possibilités offertes par la carte EMB sont multiples.

On peut avoir au maximum deux tensions différentes sur la carte. La carte doit être alimentée (connecteur X4), avec la plus haute des tensions présentes sur la carte.

En outre, il est possible d’obtenir avec une même entrée jusqu’à huit sorties maximum.

Fiche technique EMB

Cet article Adaptateur dédoubleur de signal EMB est apparu en premier sur Compaut.

En plus de conserver la position angulaire, le codeur absolu multitour enregistre le nombre de révolutions effectuées.

Cet article Codeurs absolus optiques multitour est apparu en premier sur Compaut.

Le codeur absolu permet un codage précis de la position angulaire de l’arbre sur lequel il est monté et cela même en cas de coupure d’alimentation. Chaque degré est converti en un code spécifique (Gray ou binaire) proportionnellement au nombre d’impulsions.

Cet article Codeurs absolus magnétiques monotour est apparu en premier sur Compaut.

Interfaces électroniques disponibles : NPN / NPN Open Collector –  PNP / PNP Open Collector – Push-Pull – Line Driver …

Cet article Codeurs incrémentaux optiques à arbre creux est apparu en premier sur Compaut.

Les codeurs magnétiques ont pour principal attrait l’absence de contact dans le système de détection, ce qui rend ces produits quasiment inusables et sans entretien.

Notice de montage du codeur EMI 30 M

Cet article Codeurs incrémentaux magnétiques est apparu en premier sur Compaut.

Grâce à elles, on simule un codeur incrémental (carte R-INC) ou bien un codeur absolu (carte R-PAR).

Elles intègrent un générateur de fréquence permettant d’alimenter le résolveur et une unité de traitement permettant de récupérer les signaux provenant du résolveur et les transformant soit,

– sous forme de signaux incrémentaux,

– sous forme de signaux monotour absolus parallèles.

Caractéristiques générales des cartes R :

• Alimentation du résolveur
• Conversion des signaux résolveur en signaux incrémentaux 256 ou 1024 incréments
• Conversion des signaux résolveur en signaux absolus 10 ou 12 bits
• Montage ultra rapide sur Rail DIN ou en boîtier CEM
• Prix très attractif

Avantages des systèmes Résolveur + Carte de conversion :

• Émulation d’un codeur avec durée de vie supérieure aux codeurs classiques
• Résistance aux températures industrielles
• Insensibilité aux chocs et aux vibrations

Domaine d’applications typiques :

• Besoin d’utiliser un résolveur, alors qu’il n’y a pas d’entrée prévue à cet effet sur la CN ou sur l’automate
• Besoin d’une information de type codeur 12 bits à partir d’un moteur brushless à résolveur, sans rajout de codeur
• Environnements très sévères pour les moteurs et trop sévères pour les codeurs.

Fiche technique carte de conversion résolveur
