Description

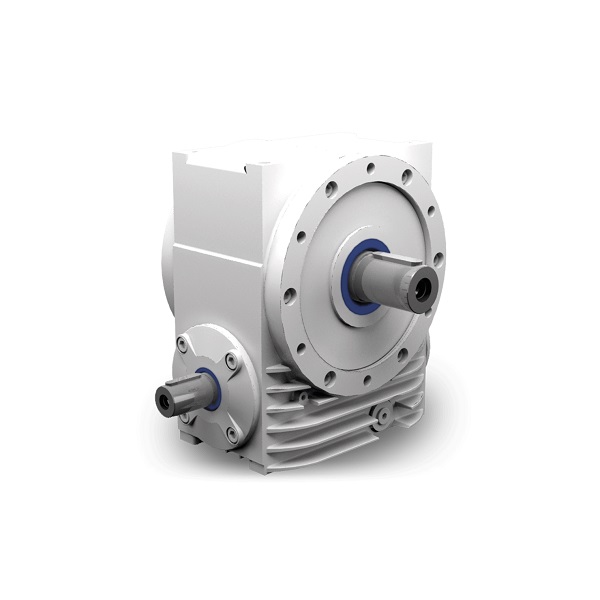

Présentation du réducteur à vis type S
De part leur conception, les réducteurs à vis ATEK permettent de grands rapports de réduction.
La face 1 du boîtier et les brides des faces 5 et 6 sont usinées et peuvent servir de face de montage. Toutes les brides ont des trous de montage taraudés.
Le réducteur à vis peut être utilisé dans toutes les positions. La position d’installation est déterminée par la face dirigée vers le bas. La position la plus favorable au plan technique et donc celle recommandée est la position 1. Dans ce cas, l’arbre est horizontal et situé dans le bas du boîtier.
En standard, les réducteurs à vis sont livrés avec des arbres à vis tournant à droite. Des réducteurs à vis avec denture à gauche peuvent également être fournis, nous consulter.
Le rendement est plus faible pendant la phase de démarrage et quand le réducteur est froid, puisque le film de lubrification n’est pas encore formé. Un couple plus important est donc nécessaire.
Caractéristiques générales du réducteur à vis :
- Rapport de réduction : 10:1 à 83:1
- Couple de sortie max. : 1765 Nm
- 5 tailles : de 40 à 100 mm
- Option construction à jeu réduit : jusqu’à 6′ d’angle
- Boîtier en fonte grise
- Remplissage en huile synthétique polyglycol
- Absence de maintenance
 | S040 | S050 | S063 | S080 | S100 |
|---|---|---|---|---|---|
| Réduction | Puissance max (kW) | ||||
| 10:1 | 1,39 | 3,02 | 4,15 | 6,58 | 18,55 |
| 20:1 | 0,82 | 1,54 | 2,95 | 4,24 | 10,84 |
| 30:1 | 0,53 | 1,12 | 1,94 | 3,47 | 7,53 |
| 40:1 | 0,48 | 0,87 | 1,54 | 2,62 | 6,33 |
| 53:1 | 0,39 | 0,65 | 1,16 | 1,78 | 4,76 |
| 62:1 | 0,36 | 0,61 | 0,82 | 1,40 | 4,59 |
| 83:1 | 0,25 | 0,39 | 0,75 | 1,10 | 3,33 |
Les réducteurs à vis peuvent être fournis en d’autres tailles et rapports de réduction sur demande.
